JCZ5戶內高壓真空接觸器

一、概述
        JCZ5-7.2(12)型高壓真空接觸器系50Hz三相戶內控制電器設備，適用于額定電壓12kV及以下電壓等級，額定工作電流630A及以下的電力系統，可對高壓用電設備進行控制和頻繁操作。
二、環境條件
        a. 周圍空氣溫度    上限： +40℃     下限： -25℃    b. 海拔高度不超過1000m。
        c. 相對濕度： 日平均值不大于95%，月平均值不大于90%； 水蒸氣壓： 日平均值不大于2.2×10^-3MPa；月平均值不大于1.8×10^-3MPa。
        d.周圍空氣應不受腐蝕性或可燃性氣體、水蒸氣等明顯污染。
        e.無經常性的劇烈振動。
        f.接觸器運行時，安裝平面與水平面的傾角度不大于5°。
三、結構和工作原理

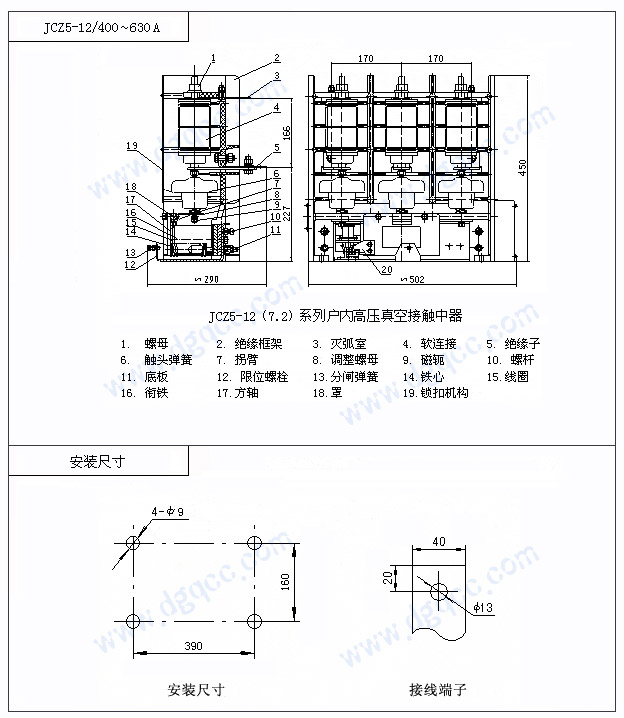

        接觸器為上下布置方式，由真空滅弧室、 絕緣框架、絕緣子、拍合式合閘電磁機構、機械鎖扣機構（機械保持方案用）和底板等組成。
        絕緣子、絕緣框架實現高壓回路對地及相間絕緣和支撐�？刂苹芈酚蓸蚴秸�流部分、合閘線圈、分閘線圈（機械保持方案用）、保持線圈（電保持方案用）輔助開關及電容器等組成。其中，對于電保持方案，保持線圈與合閘線圈串聯用以實現接觸器長期合閘保持，而電容器用來消除輔助開關常閉點轉換合閘回路時的電火花，從而提高輔助開關常閉觸點轉換合閘回路的穩定性和可靠性，當接到合閘指令后，交流110V或220V電源經橋式整流加到合閘線圈兩端，合閘線圈通電，銜鐵動作，使與其固定的方軸旋轉，固定在方軸上的拐臂向上推動絕緣子帶動滅弧室動導電桿向上運動，接觸器合閘。對于機械保持方案，合閘保持由機械鎖扣來實現；對于電保持方案，在接觸器觸頭閉合后，在機構動作帶動下輔助開關常閉轉換觸點打開，將保持線圈串入合閘線圈回路，實現長時間合閘保持。相反，接到分閘指令，分閘線圈通電，機械鎖扣機構解扣，或保持線圈回路斷電，由分閘彈簧作用，銜鐵釋放，方軸通過拐臂和絕緣子帶動滅弧室動導電桿向下運動，接觸器分閘。
